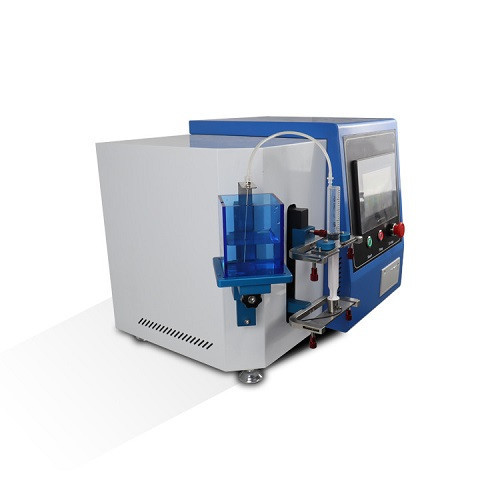

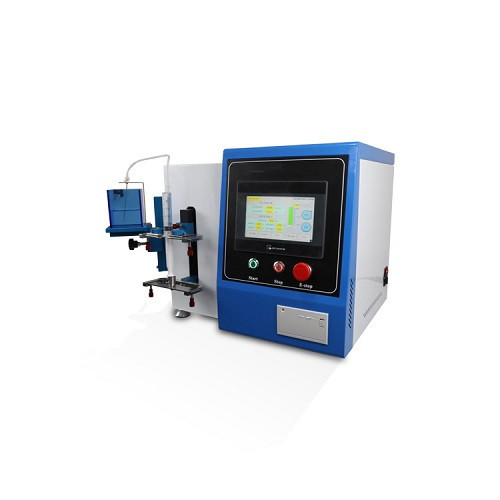

注射器自毀特性測試儀產品說明:

儀器特征：

本設備是檢驗生產廠家產品性能的檢測設備。由可編程控制器，觸摸屏，力值傳感器，傳動裝置，機載打印機等組成，提供中英文菜單顯示，具備人機對話設定各項參數自動運行測試模式。另增設生產單位，生產批次機打輸入，使測試結果更加規范化標準化。信息安全方面采用三級密碼，讓信息安全可靠。測試操控范圍包括：公稱容量、芯桿位移、打印設定、測試、上行、下行、時間、標定，檢定等功能設定。搭配機載打印測試可實時顯示測試載荷，滑動性數據（起始力，平均力，Z大推力）。針對測試結果自動判斷，不合格則啟動自動蜂鳴報警，并由打印機打印出測試數據及結果以供分析。

?

測試原理：

為了使注射器產生特定液壓，向整個注射器注入液體,?記錄液體體積，然后測量注射器的順應性（即應用內部液壓時注射器公稱容量改變量）。

?

技術參數：

操作界面：簡體中文/英文

測試標準：YY/T 0573.3-2019

測試速率：設置速度0-100mm/min ，Z大速率0-300MM/MIN，誤差范圍：±1mm/min；（測試速度可軟件設定）

壓力范圍：0-500kpa，設備設置值在300kpa壓力

公稱容量：0.1ml～200 ml、所有規格任意輸入。

電源：AC90V-240V/50Hz（自適應寬電壓）

整機功率：70W

可編程控制器：PLC控制系統

觸摸屏：7寸威綸通彩色觸摸屏

傳感器：高精度力值傳感器

測力機構：內置

打印機：嵌入式打印機

?

原理：

在正常使用情況下，在輸送完全部劑量或試驗用水(A.1.2.3)后，使用測試設備或壓力裝置將芯桿從外套中拔出，測量和記錄拔出或破壞芯桿的力。

?

裝置：

1施加一個軸向拉力的裝置，當以100 mm/min的速度移動芯桿時,?最大力可達至100 N。

2施加一個壓力的裝置，可以約100 kPa/min的速率增加，最高可達300 kPa壓力。

?

步驟：

1在正常使用條件下輸送完全部劑量或試驗用水。使用測試裝置在按手或芯桿上施加一個遞增的力使芯桿從外套中退出。當以100 mm/min的速度移動芯桿，遞增拉力至最大 100 N或直到芯桿能夠在同一注射器中進行再次輸送。

2 使用測試裝置,在注射針上施加一個緩慢增加的約100 kPa/min的壓力，至最大300 kPa,并記錄活塞密封圈是否能在注射器外套中回退。
