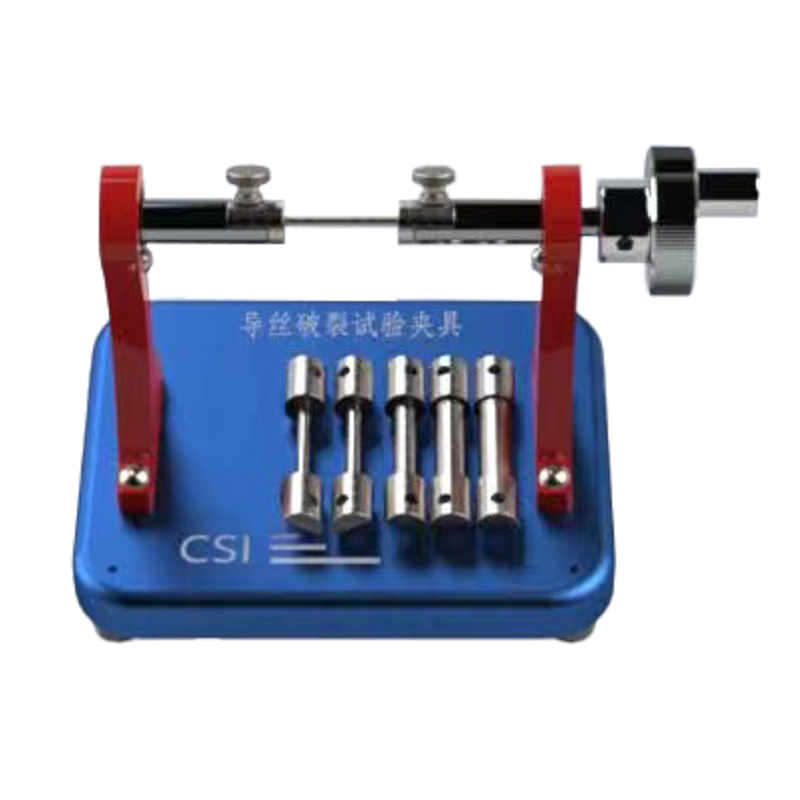

導管導絲破裂測試儀產品說明:

一，生產廠家：

采用7寸威綸通液晶觸控顯示屏，中文菜單顯示。公稱規格、設定載荷、打印設定、測試、上行、下行、時間、標定。由鍵盤與觸摸控制液晶顯示屏上的菜單，機載打印測試結果。

?

二，標準：

完全符合YY0450.1-2020標準中相關條款設計制造。

三，技術指標

公稱規格：根據客戶要求?

試驗圈數：1-30圈，? 精度：±1%；

設定時間:1s～60min,? ?客戶任意設置?? 精度：0.2S

凈重：20kg? 外形尺寸：440×300×260（mm）

儀器終身免費依標準：規定升級服務。

設備免費保修期為1年。

附錄F(規范性附錄)導絲破裂試驗方法

?

F.1 原理

將導絲纏繞在一圓柱形模型上，然后展開并檢查破裂情況。

F.2儀器

?

F21圓柱體,其直徑是導絲最大外徑D(見82)的10倍?？捎眠m當?shù)幕陲L(fēng)險的臨床論證(見圖F1中1)使用不同直徑的圓柱體。

F22支撐架用于支撐圓柱體的兩端(見圖F1中3)。

F23固定點,圓柱體上的孔(見圖F1中4)用于固定導絲(見圖F1中2)。

注:圖F1所示為典型的試驗裝置。

F.3程序

F31將圓柱體(F21)裝入支撐架(F22)內

F32將導絲末端插入圓柱體(F23)的孔中固定導絲。轉第一圈時握持住。

F33通過轉動手柄并握緊導絲將導絲緊緊地纏繞在圓柱體上。至少纏繞完整的八圈，有適當?shù)幕陲L(fēng)險的臨床論證也可減少編繞圈數。

F34展開導絲并檢查由此引起的破裂。在固定處和第一圈上產生的破裂不計。

F.4 試驗報告

試驗報告應包括下列信息: a)導絲的識別;

b)導絲是否發生破裂的描述;

c)如果直徑或圈數有偏離適當?shù)幕陲L(fēng)險的臨床論證。
