移動c臂x光機操作步驟-三維移動c臂x光機-骨科小C產品說明:

　　移動c臂x光機也被稱為骨科小C，一種以透視為主，兼具攝影的X射線類設備，因其外形像字母C而得名。常用于骨科手術當中，該設備對于操作人員的技術要求較高，即便是專業醫師也需要經過培訓后才能熟練操作。接下來給大家介紹下移動c臂x光機使用過程中的常見問題——移動c臂x光機如何調整窗口大小。

　　以perlove品牌的PLX7500A為例，這是南京普愛醫療自主研發生產的一款三維移動c臂x光機，它的操作步驟是什么樣的，又該如何調整它的窗口大小呢?

　　一、 開機

　　(1)將移動c臂x光機整機接上網電，合上機器空開，點擊面膜開機按鈕，點擊UPS電源開關，然后點擊電腦主機開機鍵。

　　(2)雙擊電腦桌面圖標【CArmWor..】，啟動工作站軟件，進入工作站軟件后根據患者登記界面表格提示，填寫患者就診信息，然后單擊“登記保存”即可進入圖像采集界面。

　　二、二維采集操作

　　自動透視：

　　點擊自動透視圖標，再點擊所需照射部位，如照射患者腰椎，則點擊人體圖形腰椎部位，然后踩下腳閘3S--5S，即可成像;

　　手動透視：

　　點擊手動透視圖標，再點擊所需照射部位，如照射患者腰椎，則點擊人體圖形腰椎部位，并調整至合適的“KV

mA”數值，然后踩下腳閘3S--5S，即可成像;

　　脈沖透視：

　　點擊脈沖透視圖標，再點擊所需照射部位，如照射患者腰椎，則點擊人體圖形腰椎部位，并調整至合適的“KV

mA”數值，然后踩下腳閘3S--5S，即可成像。

　　如果想要調整移動c臂x光機的窗口大小，需要在工具欄找到“放大鏡”按鈕，如下圖所示，點擊即可對圖像窗口進行放大和縮小，你學會了嗎?

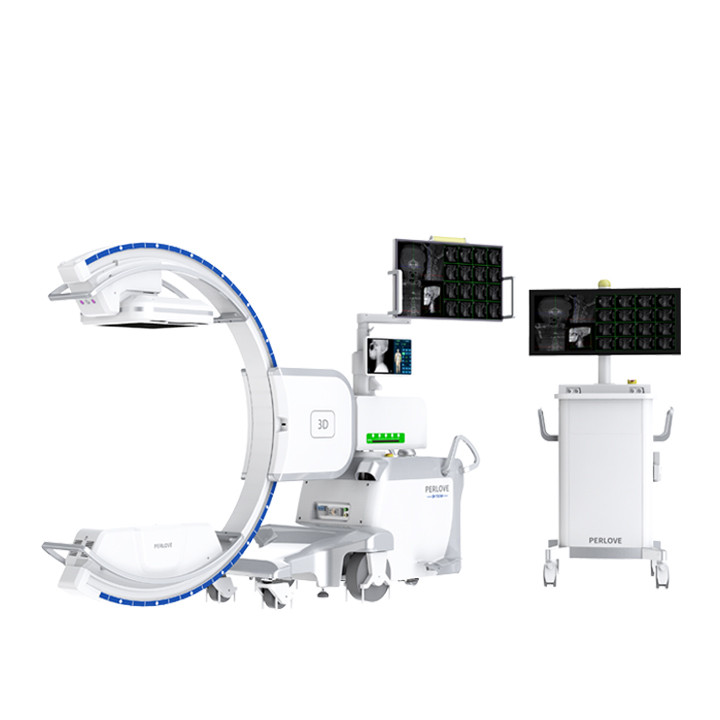

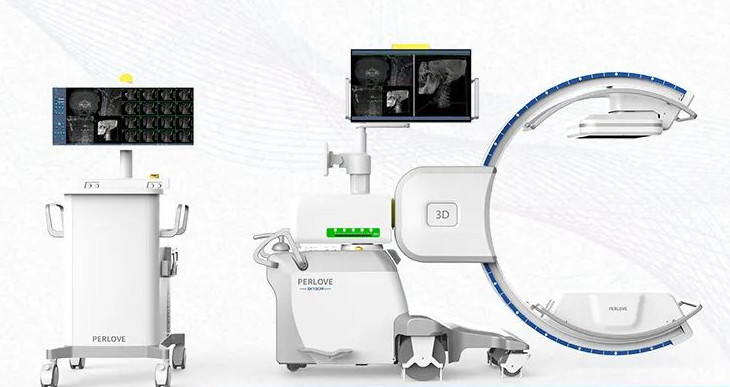

　　普愛醫療三維移動c臂x光機配備進口30cm×30cm尺寸動態平板，作為“術中CT”，在手術中快速生成類CT斷層圖像和立體三維圖像，為醫者提供更全面的圖像信息，能夠準確地觀察植入物的情況。

　　90cm的C臂開口。機架的開口空間寬敞，其開口可達90cm，在臨床擺位的時候，可以輕松的卡進手術床和病人，快速完成擺位，避免了反復調節C臂位置，減少了擺位的時間。

　　等中心機架設計。三維移動c臂x光機的機架采用的是等中心設計的機架，其好處就在于在三維圖像采集的過程中，C臂無需橫縱方向的運動，降低運動偽影給圖像帶來的干擾，圖像品質會更加清晰。而非等中心的機架，它們?cè)谌S采集的時候C臂需要在橫縱方向不斷地運動，運動偽影也會相對嚴重一些。如果您對這款產品感興趣的話，可咨詢普愛醫療。
