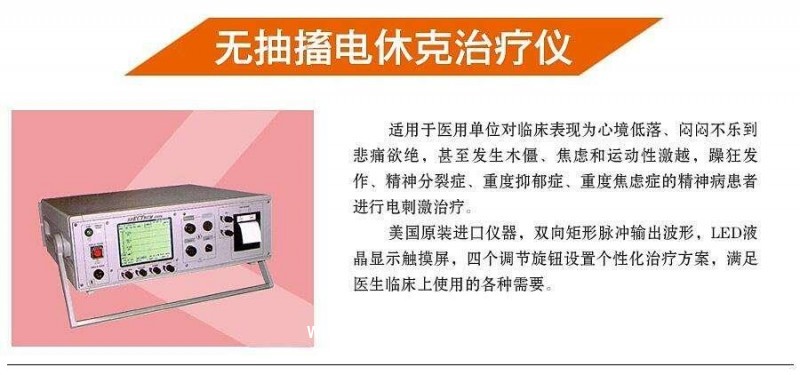

電休克儀 美國進口5000Q無抽搐電休克儀 精神康復儀產品說明:

美可達公司的思倍通電休克儀，采用了進的數字式電路設計標準，它的微處理器、微控制器、及數字信號處理器擁有更大容量的儲存，提高了記錄的質量，思倍通具有256000字元的記憶量。

?

圖形顯示功能

1.???????八個前、時及后的顯示，為使用者提供的重要數據

2.???????錯誤提示顯示可幫助使用糾正錯誤，以防止同類錯誤的發生

3.???????5000型上有八種不同菜單顯示，幫助使用者對不同病人進行個體化。確保的安全和效果。5000型上有主菜單、病人資料菜單、時間和日期菜單、液晶顯示信號軌跡菜單、液晶顯示放大菜單、打印機信號軌跡菜單、打印機選擇菜單、腦電圖數據菜單、參數選擇菜單；4000型上共有兩種主要菜單可供選擇。

?

檢測系統

共有6種信號可同時檢測，5種信號為腦電和心電，另一種信號為視動監視信號。其中液晶顯示屏可顯示4種信號，而且圖紙打印機可打印兩個檢測信號。數值信號處理器可過濾掉不需要的干擾暗號，使信號質量大為提高。思倍通數字信號處理器還可提高腦電分析軟件之信號分析功能。數值式設計電路增加了儀器的抗溫度變化的干擾，提高了儀器各元件相互獨立和方便調節的功能，從而使思倍通電休克更安全、更。

?

遙控檢測功能

配置一個串行信號接口，它們提供多達6個信號的外接設備檢測。思倍通（僅5000型）的背面有一個接口，可連外接計算機，從而處理分析和儲存信號。外接計算機可顯示多達8個通道的生理信號。外接計算機將提供與點觸液晶屏幕相同的信號，提高臨床資料分析的能力。

?

卓越的安全保證

所有思倍通儀都經過嚴格的反復多次的軟硬件測試，以確保其工作正常，其安全性更加，將對無抽搐電刺激的安全性及有效性產生重大影響，

?

產品檢測相關證明

思倍通多種嶄新的安全功能來源于機的技術設計，符合如下最嚴格的美國及國際標準：CUL、UL、CE及分級。且依照以下標準設計及測試：IEC601-1,601+2。努力使思倍通4000及5000型使用更加安全。

?

?

美國思倍通電休克治療儀

技術性能參數ECT-5000Q

?

1、輸出特性

① 輸出波形雙向矩形脈沖

② 輸出電壓50—400V

③ 輸出功率≤200J

④ 患者阻抗范圍100-5000Ω

⑤ 內部測試開機時以內部負載為300Ω檢測脈沖寬度、頻率、延時和能量。

⑥ 保護電極片短路或其他短路和開路時提供保護。

⑦ 視覺提示三色LED綠色表示刺激控制激活黃色表示發出刺激狀態紅色

表示刺激傳輸失敗。

⑧ 聽覺提示治療之前有3聲警告和治療時發出警告響聲。

2、LCD觸摸屏

① 類型白色的后背光藍色的字體

② 尺寸3.4×4.6"(對角線5.7")

③ 清晰度240V×320h像素

④ 對照調節器由觸摸屏的按鈕

⑤ 顯示掃描速度25mm/秒

3、電源要求

交流220V50/60Hz0.13A空載時1.4A刺激輸出時

4、重量及規格

① 重量26.5磅/12.0Kg

② 高度6.9英寸/17.5cm

③ 寬度11.8英寸/30.0 cm

④ 長度21.4英寸/54.4 cm

5、工作環境

① 工作溫度59-95℉/15--35℃

② 工作相對濕度30—70%無冷凝集

6、存儲和運輸環境

① 溫度–4-140℉/–20--60℃

② 濕度10-95%無冷凝集

③ 壓力220-1052Hpa

7、雙通道記錄

① 波形環帶寬度Max 48mm

② 全部紙寬度50mm

③ 分辨率8點/mm x 32點/mm水平

④ 打印方式熱敏

8、ECT輸出能量使用多參數調節

① 系統菜單提供三個輸出能量參數設定同時輸出能量用四個參數調節電流、

頻率、脈沖寬度、持續時間。

② 輸出電流500-800mAMin-Max

③ 頻率20-120HzMin-Max

④ 脈沖寬度0.3-2.0毫秒Min-Max

⑤ 刺激持續時間0.5-8.0秒Min-Max

⑥ 電荷5.0-1152毫庫

9、腦電EEG

① EEG掃描復位自動迅速來回顯示

② EEG熔斷探測電流≈30nA DC

③ EEG熔斷指示掃描消失顯示復位按鈕

④ EEG通道增益5000x

⑤ EEG AC輸入范圍2mVp-pmax

⑥ EEG DC輸入范圍±200Mv

⑦ EEG頻率響應1.4-48Hz通頻帶-3dB

⑧ EEG 噪聲≤15 mVp-p

⑨ EEG輸入阻抗>2.5MΩ

⑩ EEG提供逆轉ECT脈沖保護

10、 心電ECG

① ECG 掃描復位自動迅速來回顯示

② ECG熔斷探測電流≈30nA DC

③ ECG熔斷指示掃描消失顯示復位按鈕

④ ECG通道增益1000x

⑤ ECG AC輸入范圍10mVp-pmax

⑥ ECG DC輸入范圍±300mV

⑦ ECG頻率響應0.5-48Hz通頻帶-3dB

⑧ ECG 噪聲≤30 mVp-p

⑨ ECG輸入阻抗>2.5MΩ

⑩??? ECG提供逆轉ECT脈沖保護

11、肌電OMS

① OMS技術影像體積描記圖

② OMS頻率響應0.5-6.0Hz-3dB

③ OMS掃描復位自動迅速來回顯示

④ OMS無傳感器探測掃描消失復位鍵出現。

12、安全性

① 要有視覺電阻顯示器

② 內部分離板設計

③ 高壓電阻板設計考慮病人醫生的安全而設計

13、自檢功能?

具有DSP(數字信號處理)提供實時精確的信號記錄

14、治療過程充分考率患者體質差異

① 9個選擇菜單

② 4個調節按鈕

③ 8個監測通道

④ 使用滴定法和預選劑量法

⑤ 標準雙向矩形脈沖波

⑥ 觸摸顯示屏實時顯示患者的治療參數生理信號治療效果

⑦ 打印患者治療情況

15、耗材

① 打印紙開放式

② 電纜可維修

?
